翼阀

 翼阀由与料腿直径相等的直管 1 和 斜管 2 组 成, 斜管端口用折翼板 3 封住, 折翼板吊在加工圆滑 的吊环 4 上, 外面装有防护罩 5。防护罩的作用是保 护折翼板不受床层的影响, 并且当催化剂积聚到能 使翼阀开启的高度时, 折翼板能及时灵敏地打开, 排 出催化剂后又能迅速地关上。根据防护罩的形式, 可分为全覆盖翼阀及部分覆盖翼阀。翼阀的作用是避 免开工装催化剂时催化剂的大量跑损和减缓料腿节 涌作用, 稳定料腿中催化剂的密度和藏量, 保证旋分器系统正常操作。

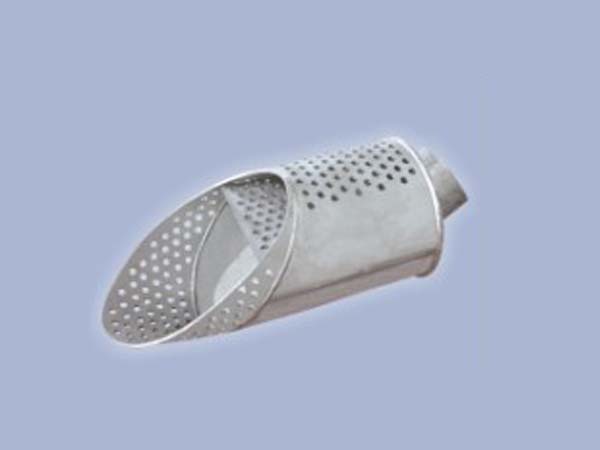

上图为我司生产的翼阀图片
