裂解炉燃烧器根据安装位置区分为侧壁燃烧器和底部燃烧器,分别布置在裂解炉辐射段的侧墙和炉膛底部。

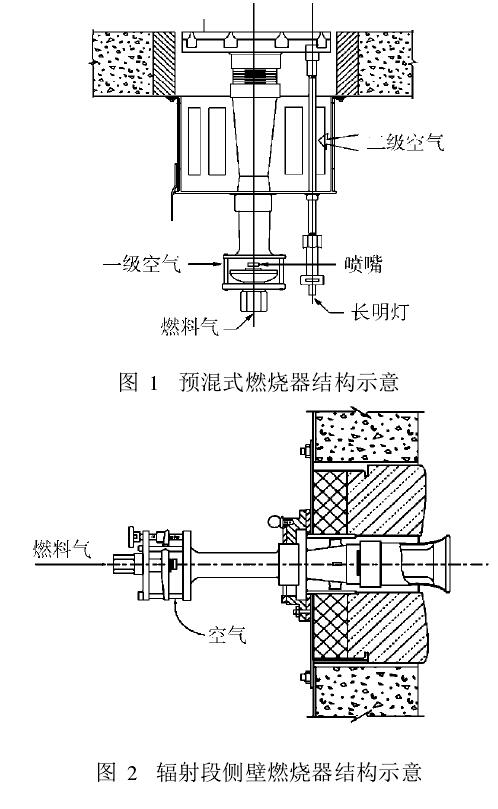

侧壁燃烧器通常为预混式燃烧器,典型的预混式燃烧器见图1和图2。燃料气和空气在燃烧之前预先进行混合,具有火焰稳定且紧凑的特点,通常为附墙燃烧,在炉膛内没有明显火焰。但由于燃烧速度的影响,当热量负荷较低或燃料组成变化较大时会出现回火现象,因此侧壁燃烧器通常设计的调节比例较小。

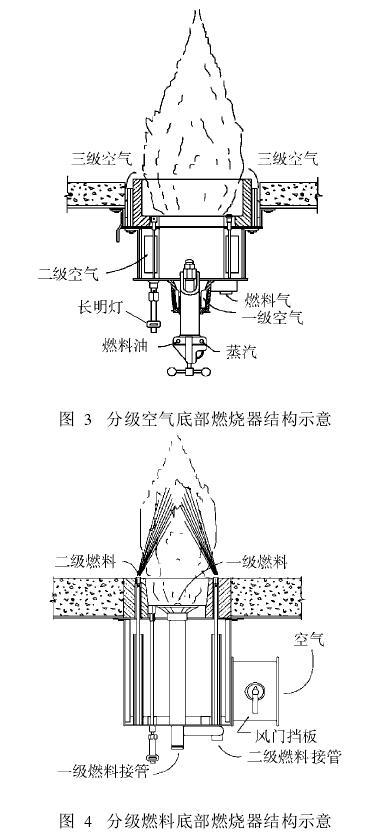

底部燃烧器通常为外混式燃烧器,燃料气与空气在喷嘴之外一边混合一边燃烧,具有燃烧稳定性好,运行可靠 ,结构简单的特点 ,不存在回火问题 ,也不易出现脱火现象。典型的底部燃烧器见图3和图4。
